Esittely

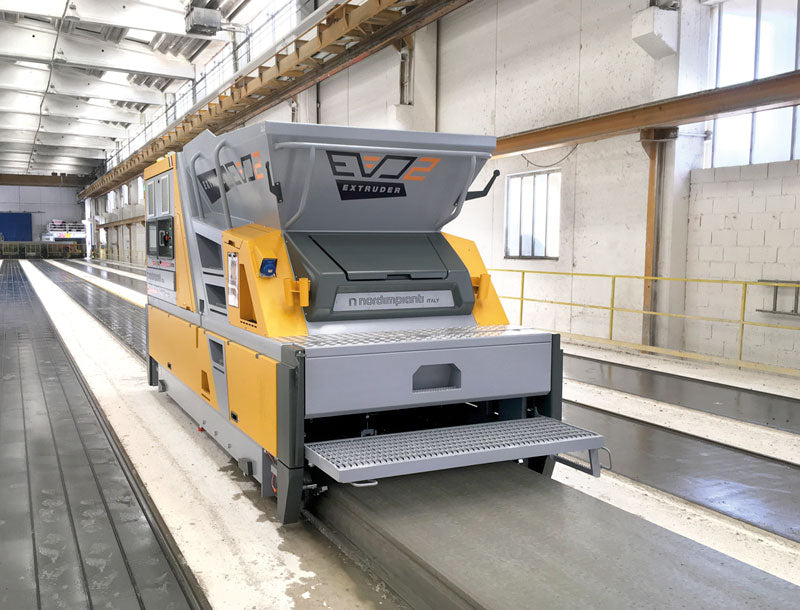

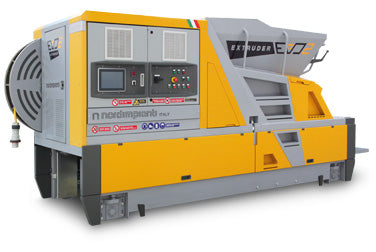

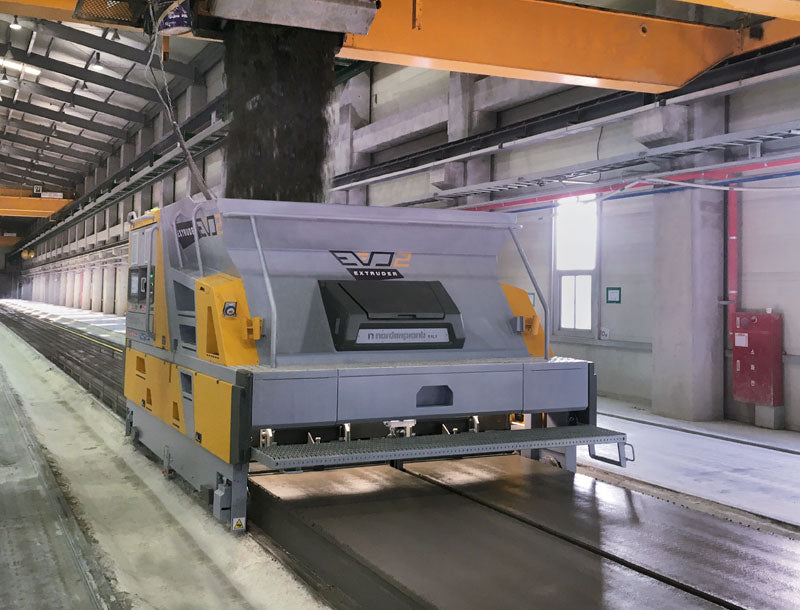

EVO2 Extruder on Nordimpiantin uusin sukupolvi ontelolaattojen valmistukseen suunnitelluista valukoneista. Se on kehitetty tuottamaan laaja valikoima esijännitettyjä ontelolaattoja sekä lattia- että seinärakenteisiin pitkillä tuotantopedeillä.
Kone on suunniteltu tarjoamaan kustannustehokas ja joustava ratkaisu yrityksille, jotka haluavat valmistaa eri kokoisia ja käyttötarkoituksiin soveltuvia ontelolaattoja. Valaminen tapahtuu yhdessä vaiheessa ilman värinää, mikä takaa hiljaisen käytön ja vähäisen kulumisen.
Keskeiset edut:
- Korkea valunopeus – jopa 2,8 m/min.

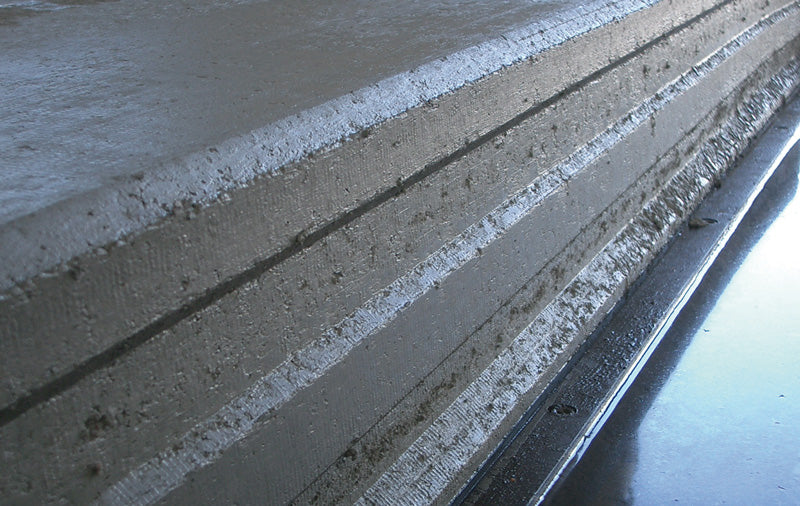

- Erinomainen lopputuotteen laatu: sileä pinta molemmilla puolilla – valmis maalattavaksi.
- Tuotannon joustavuus: elementtikorkeudet 120–520 mm, leveydet 600–2400 mm.
- Nopea muutos eri tuotteiden välillä: muottimoduulin vaihto onnistuu nopeasti, minimoi seisokit.
- Hiljainen käyttö: alle 85 dBA ilman värinätekniikkaa.
- Kestävä rakenne ja alhainen ylläpitokustannus: öljykylpyvaihteisto, uudet ruuvit, yksittäiset moottorit ja helposti huollettavat komponentit.

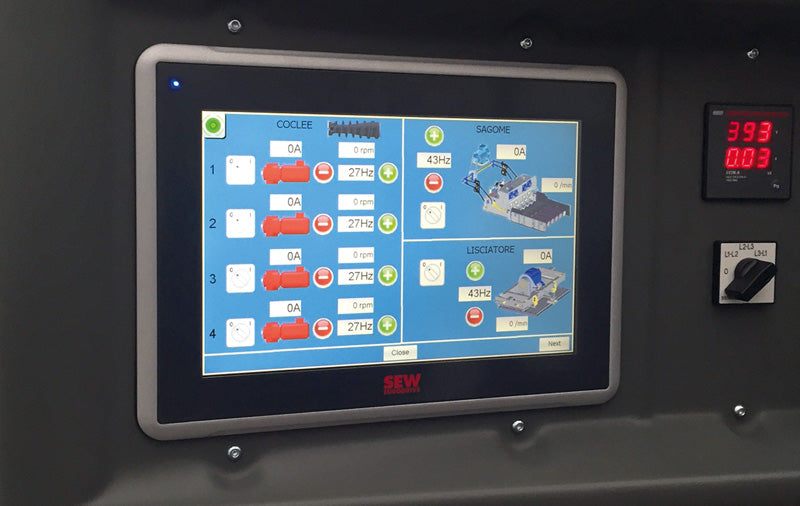

- Käyttäjäystävällinen: moderni käyttöliittymä, nopea säätö, huoltotaso ja tarkastuslamput.
- Taloudellinen: pieni omistuskustannus ja mahdollisuus tuottaa useita eri tuoteprofiileja samalla koneella.
Tuotantojoustavuus ja lisävarusteet
- Muunneltavuus: eri elementtikorkeuksia ja -leveyksiä voidaan valmistaa helposti vaihtamalla muottimoduuli.
- Varustesarjat mahdollistavat 4-ruuvimuotilla elementtikorkeudet 320–500 mm.
- Lisävarusteita:
- Vesisäiliö ja ruiskutusjärjestelmä yläkaapeleille
- Para-seismiset sivuurat (avainprofiilit) elementtien liitosten vahvistamiseen
- DCM-järjestelmä (Dynamic Machine Control) – tuotannon optimointiin
- Uusi tasoitin, sivumuotit ja ruuvimallit pidemmällä käyttöiällä
- Työkalutelineet, lisävirtapistokkeet, LED-valot ja tarkastuslamput
Tekniset tiedot
-
Pituus (kaapelikelan kanssa): 5100 mm
Leveys: 1680 mm
Korkeus (muotista riippuen): 2240–2360 mm
Raideleveys (standardipeti): 1410 mm
Betonisiilon tilavuus: 1,8 m³
Kokonaispaino: 8000–8600 kg
Sähköliitäntä: 400 V, 50 Hz, 45 kW
Melu: <85 dBA
Valunopeus: jopa 2,8 m/min
Elementtikorkeudet: 120–520 mm
Elementtileveydet: 600, 1200, 1250, 1500 ja 2400 mm
Koneen rakenne
EVO2 Extruder koostuu kolmesta pääosasta:

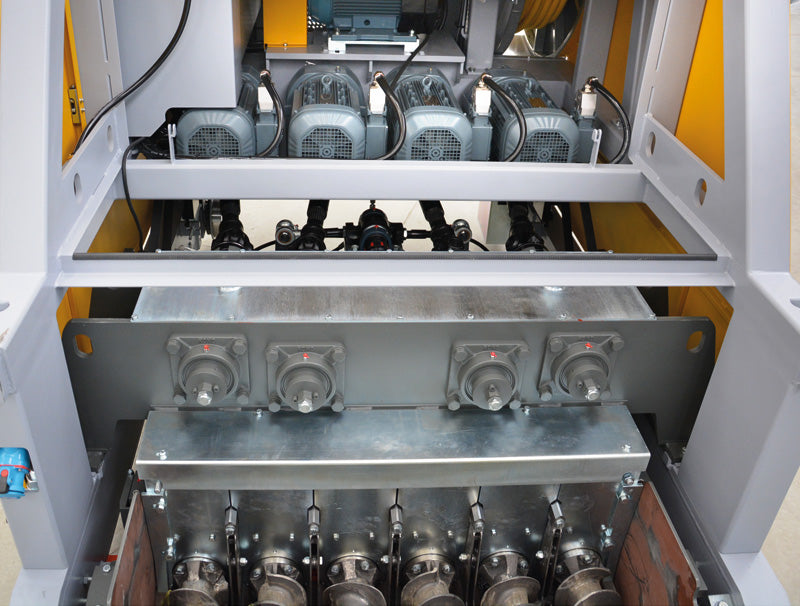

Voimayksikkö
-
- Sisältää päämoottorit, käyttömoottorit ja ohjauspaneelin.
- Helppo siirtää yhdessä siilon kanssa toiseen muottimoduuliin.
Siilo
-
- Betoninsyöttö koneelle, kapasiteetti 1,8 m³.
- Varustettu minimisensorilla: pysäyttää koneen betonin loppuessa ja käynnistää automaattisesti uudelleen, kun siilo täytetään.

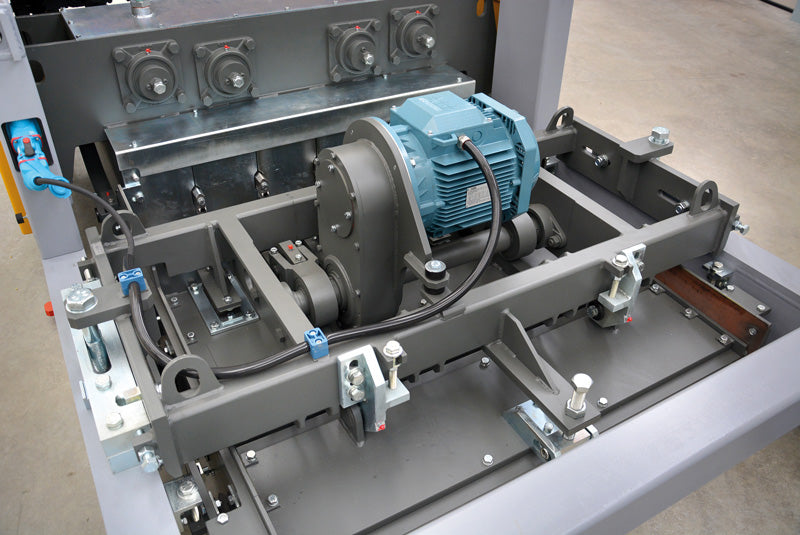

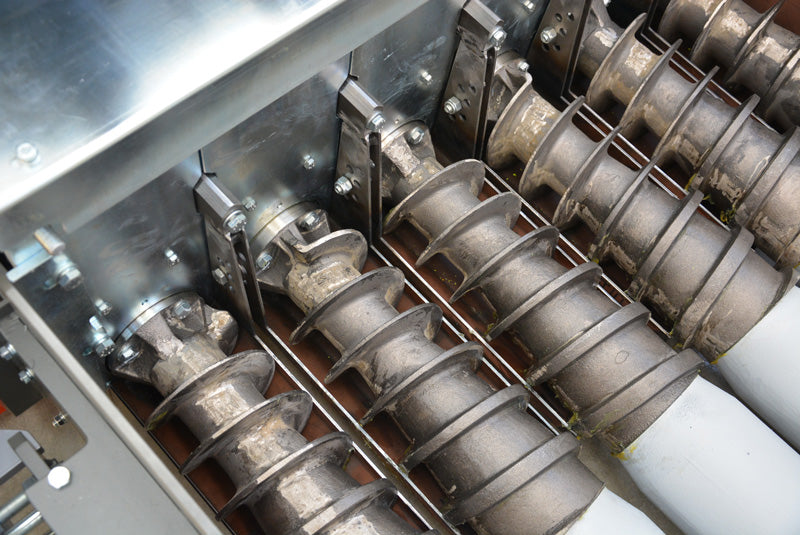

Muottimoduuli (Forming Insert)
-
- 8-ruuvinen: 150 mm korkeat laatat
- 6-ruuvinen: 200 mm
- 5-ruuvinen: 265 mm
- 4-ruuvinen: 320–500 mm (säätövarusteilla)

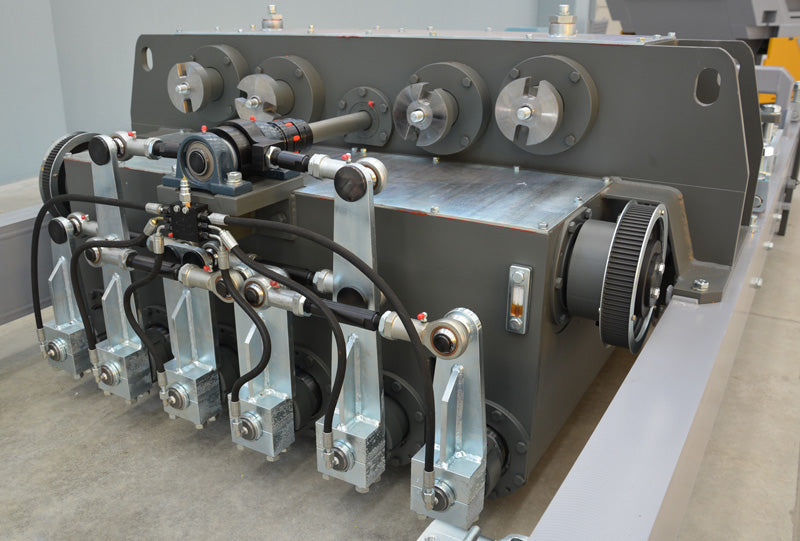

- Sisältää vaihteiston, ruuvit, muottiputket, sivumuotit, tasoittimen ja teräslankojen ohjaimet.
- Vaihdettavissa eri elementtikorkeuksien valmistamiseksi:

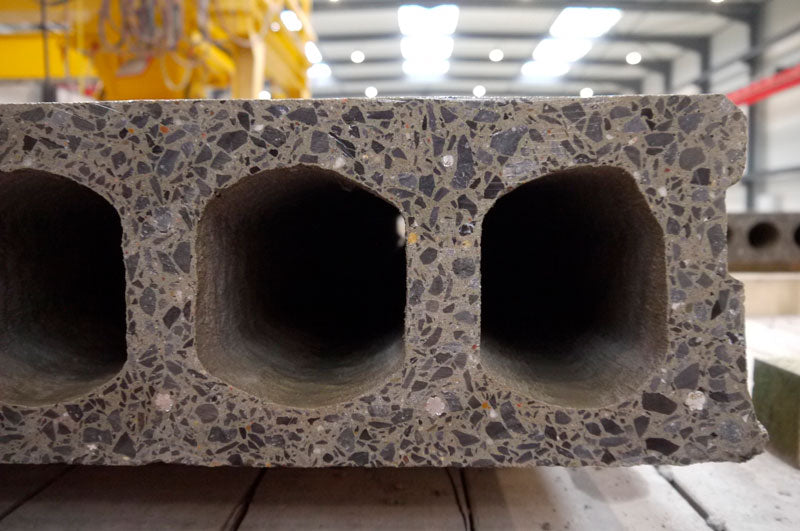

Valmistettavissa olevat ontelolaattatyylit
EVO2 Extruderilla voidaan valmistaa:
- Ontelolaatat lattioihin (kantavat esijännitetyt elementit)
- Ontelolaatat seiniin (ei-kantavat tai kevyesti kantavat elementit)
- Erikoiselementit:

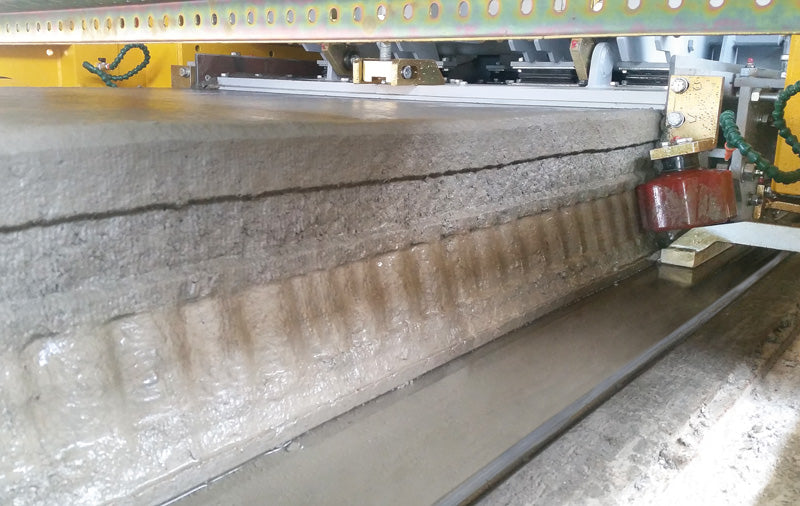

- Sivuprofiilit avainurilla (seismisesti kestävät liitokset)
- Useita ontelokuvioita: 8-, 6-, 5- tai 4-onteloiset profiilit
