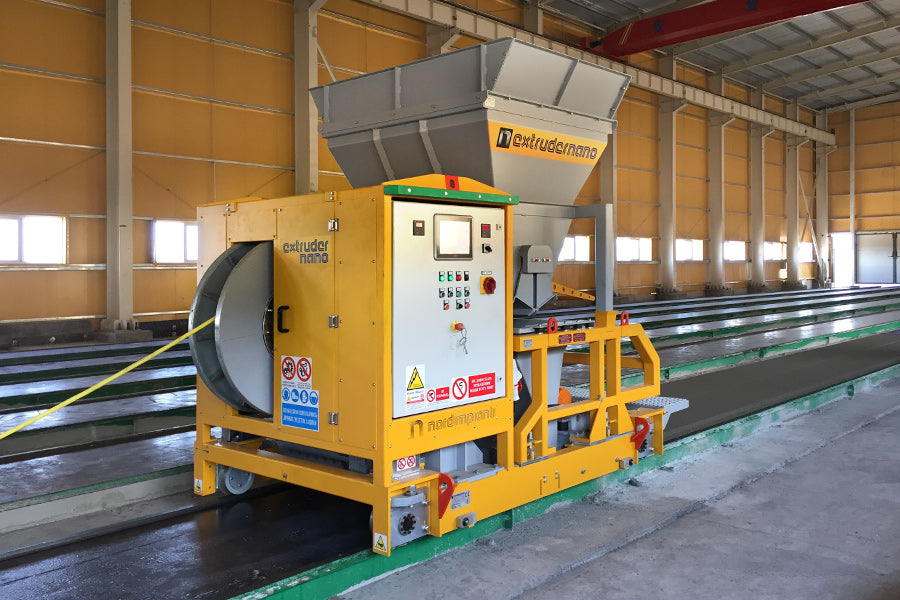

Esittely

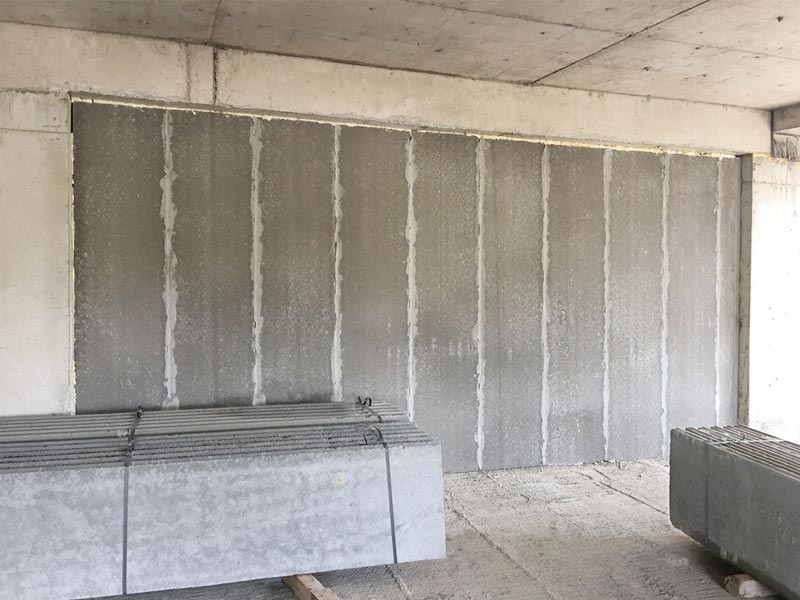

Extruder NANO tarjoaa kustannustehokkaan ja joustavan ratkaisun yrityksille, jotka haluavat valmistaa ohuita onteloseiniä ja -lattioita eri kokoisina ja erilaisiin käyttökohteisiin.
Keskeiset edut:
- Erinomainen pinnanlaatu: viimeistely ja tiivistys korkeinta tasoa uusimman puristusteknologian ansiosta.
- Tasainen, sileä pinta.
- Tuottavuus: mahdollisuus valaa olemassa olevilla ontelolaattojen tuotantopedeillä.

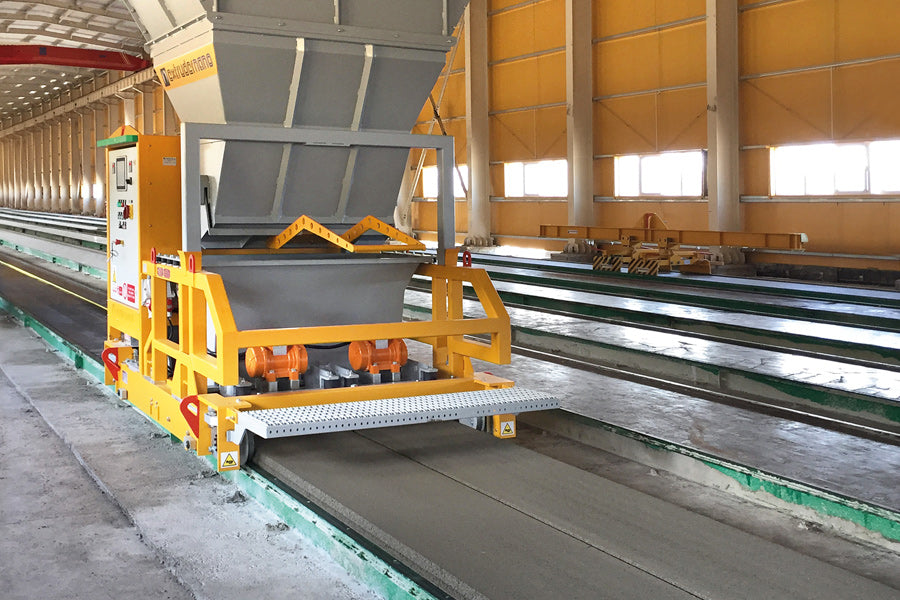

- Jopa 100 % tehokkaampi kuin kilpailevat järjestelmät – kone voi valaa kaksi 600 mm levyistä elementtiä samanaikaisesti yhden sijaan.
- Helppo tuotantomuunnos: vaihto ohuiden lattialaattojen ja väliseinäelementtien välillä onnistuu muutamalla toimenpiteellä.
- Joustavuus: elementtikorkeudet 80–120 mm, leveys joko 2 × 600 mm tai 1 × 1200 mm.
- Helppo muunneltavuus: tuotekohteelle ominainen moduuli voidaan vaihtaa alle tunnissa.
- Taloudellinen ratkaisu: toimii samoilla raiteilla ja laitteilla kuin 1200 mm esijännitettyjen elementtien tuotanto, jolloin tuotantoa voidaan laajentaa pienellä investoinnilla.
- Kompakti rakenne: modulaarinen kone mahdollistaa helpon huollon ja kuljetuksen.
Tekniset tiedot
- Koneen pituus: 2800 mm
- Koneen leveys: 1650 mm
- Korkeus (muottikohtainen): noin 2250 mm
- Raideleveys (standardipeti): 1410 mm
- Betonisiilon tilavuus: 1 m³
- Kokonaispaino: 3300–3800 kg (muotista riippuen)
- Sähköliitäntä: 400 V, 50 Hz, 10 kW
- Melu: <85 dBA
- Tuotantopedit: toimii standarditeräs- ja betonivalupedeillä
- Valmistettavat leveydet:
- 2 × 600 mm
- 1 × 1200 mm

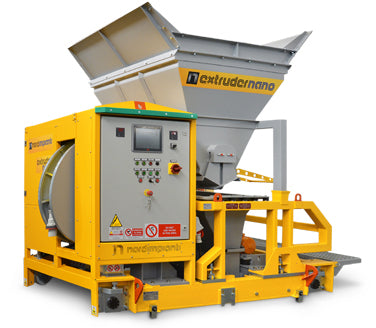

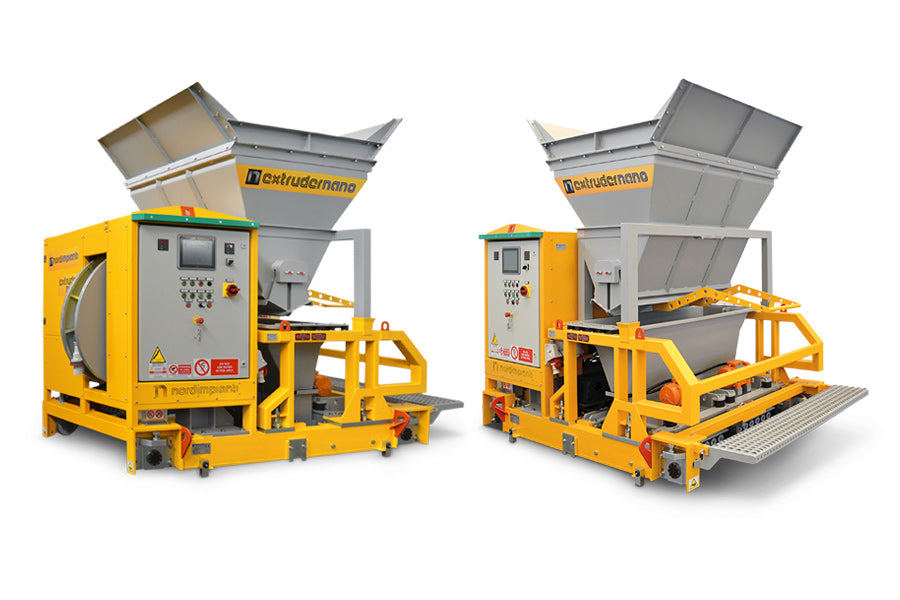

Koneen rakenne
Extruder NANO koostuu kolmesta pääosasta:
Universaali valumoduuli
-
- Pääasiallinen rakenneosa
- Sisältää ruuvien käyttöyksikön, säädettävät pyörät, tukijalat sekä kiinnikkeet sivumuoteille ja värinäyksikölle
- Varustettu ohjauskotelolla ja kosketusnäytöllisellä käyttöpaneelilla
- Vaihtoehtona myös kaapelikelajärjestelmä sähkönsyöttöön
Kaksi betonisuppiloa
-
- Ylempi suppilo: kapasiteetti noin 1 m³, syöttää betonia jatkuvasti alempaan siiloon
- Alempi suppilo: jakaa betonin koneen sisällä
-
Tuotekohtainen moduuli
- Sisältää Arkhimedeen ruuvit ja muottiputket
- Vaihtoehdot:
- 14 (7+7) ruuvia elementeille 80, 90 ja 100 mm
- 10 (5+5) ruuvia elementeille 120 mm
- Leveyden muunneltavuus:
- 600 mm leveät elementit keskijaolla

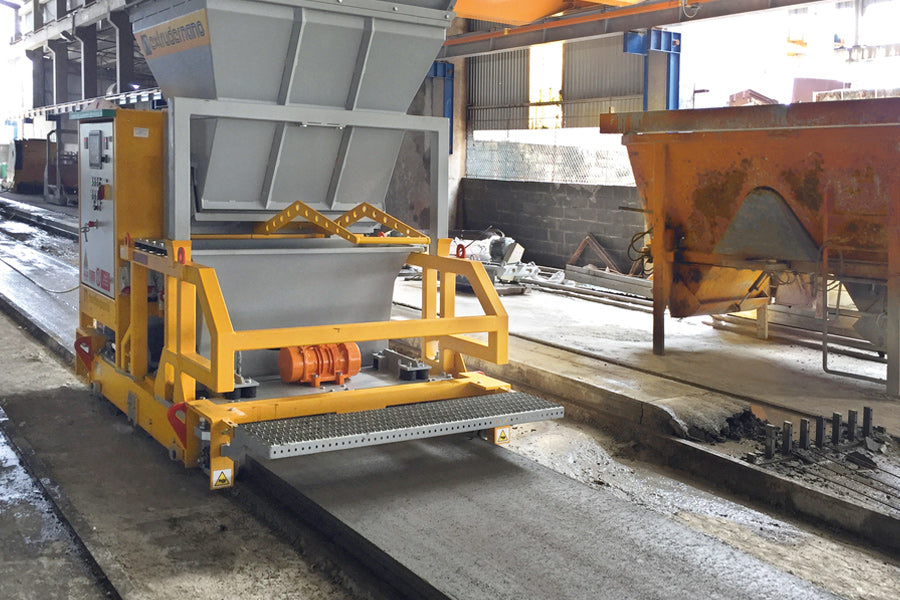

- 1200 mm leveät elementit erillisellä muottiputkella

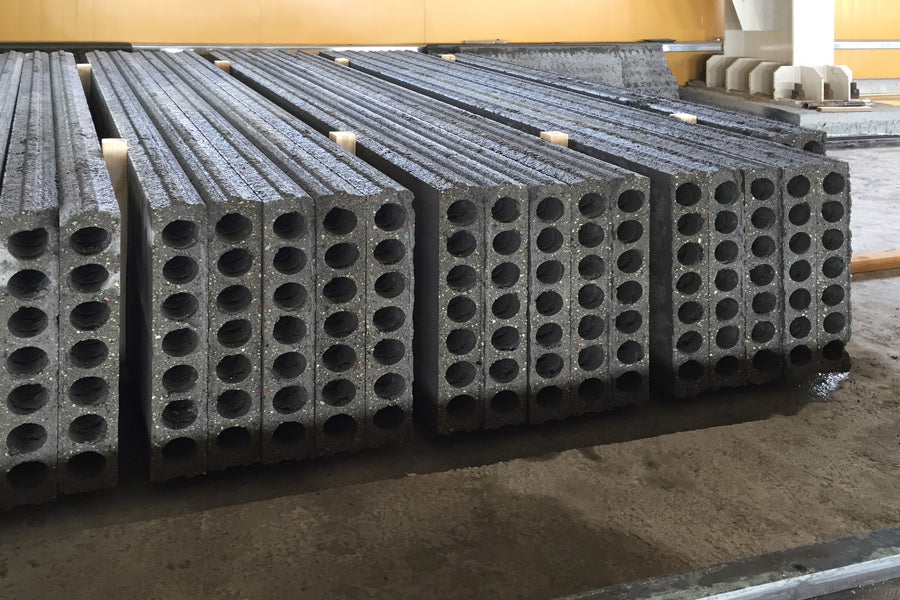

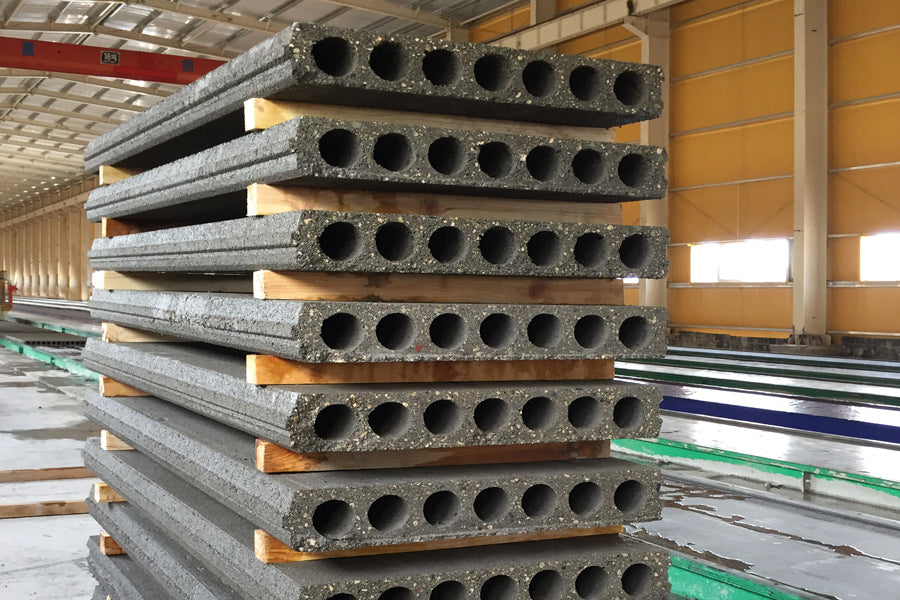

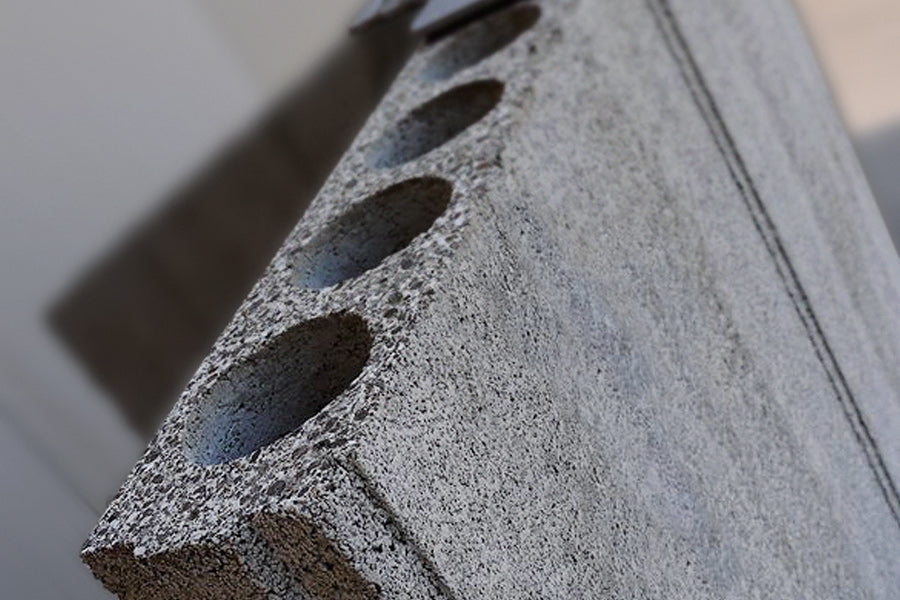

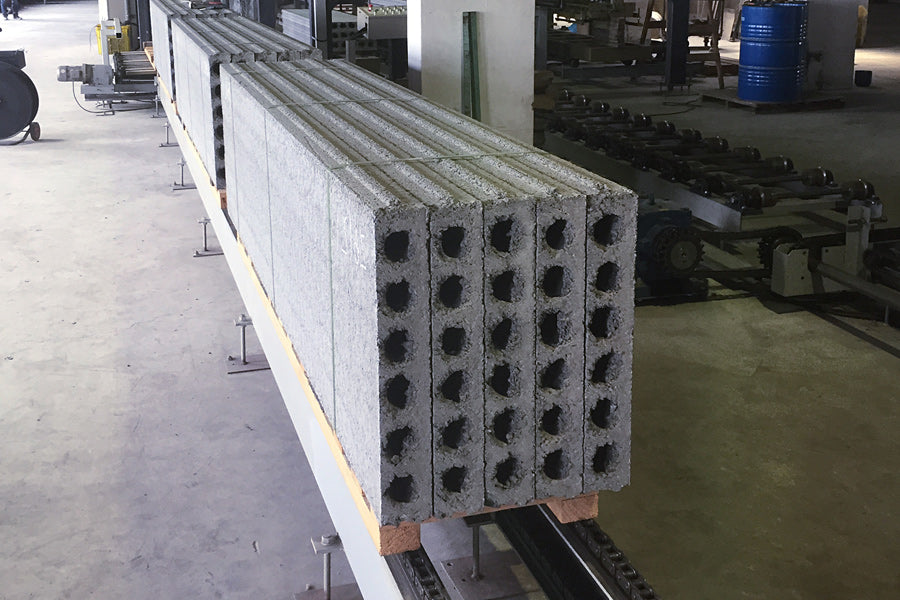

Valmistettavissa olevat ontelolaattatyylit
Extruder NANO mahdollistaa useita erilaisia elementtiprofiileja eri käyttötarkoituksiin:
-
Standard L – perusprofiili
-
Special Z – erikoismuotoilu reunasyvennyksillä
-
Strong S – vahvistettu versio, mahdollisuus lisätä upotettu lanka
