Esittely
Extruder Series EVO on Nordimpiantin uusin sukupolvi ontelolaattojen valmistukseen suunnitelluista valukoneista Se edustaa alan huipputasoa esijännitettyjen ontelolaattojen tuotannossa.
Kone on saatavana viitenä eri versiona, jotka on suunniteltu vastaamaan eri markkinoiden ja käyttökohteiden vaatimuksia. EVO-sarjan koneet tarjoavat kustannustehokkaan ja joustavan ratkaisun yrityksille, jotka valmistavat ontelolaattoja eri kokoisina ja eri käyttötarkoituksiin.
Keskeiset edut:
- Erinomainen lopputuotteen laatu: sileä pinta molemmilla puolilla, valmis maalattavaksi.
- Hiljainen käyttö: ei värinää, melutaso alle 85 dBA.
- Tarkka mitoitus ja tiivistys: betonin tiivistys säädettävissä eri seoksille.
- Joustavuus: korkeus 150–520 mm, leveydet 600–2400 mm.
- Korkea luotettavuus: raskas runkorakenne, galvanoidut osat, laadukkaat komponentit.
- Pieni ylläpitokustannus: öljykylpyvaihteisto, helppo huolto ja kuluvien osien nopeat vaihdot.
- Nopeat tuotantovaihdot: eri muottien vaihto onnistuu lyhyellä seisokkiajalla.

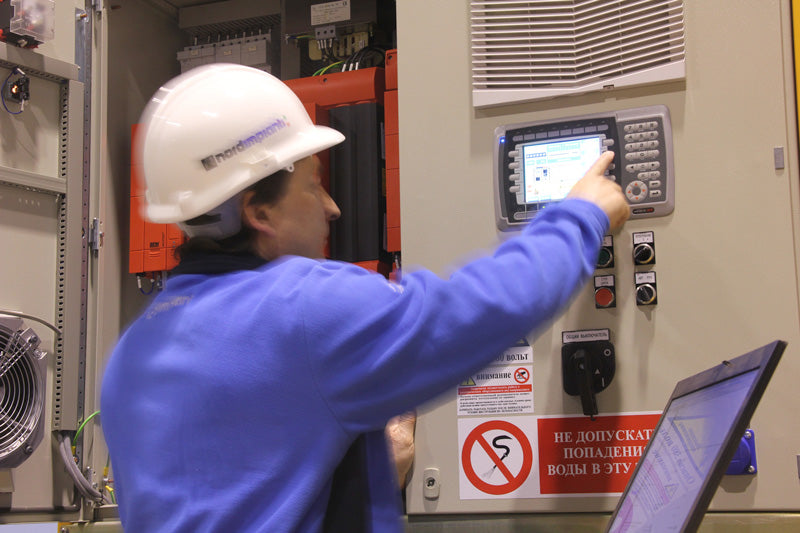

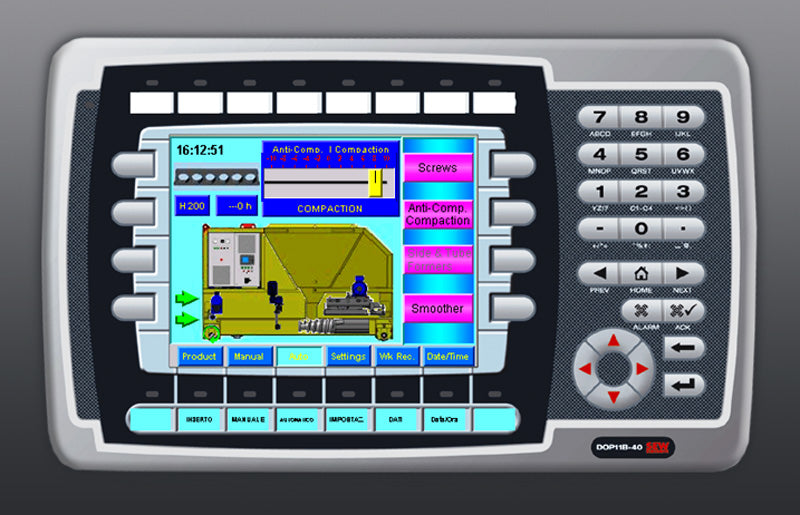

- Käyttäjäystävällinen ohjaus: uusi kosketusnäyttöpaneeli, tuotantotietojen tallennus ja analysointi.
Tuotantojoustavuus ja lisävarusteet
- Muunneltavuus: eri korkeusvaihtoehdot ja muottimuutokset nopeuttavat tuotantoa.
- Varustesarjat: muotinputkien ja tasoittimien vaihto mahdollistaa useita korkeuksia.
- Erikoiselementit:
- Para-seismiset reunaprofiilit sivuurilla (rakenteellinen liitos)

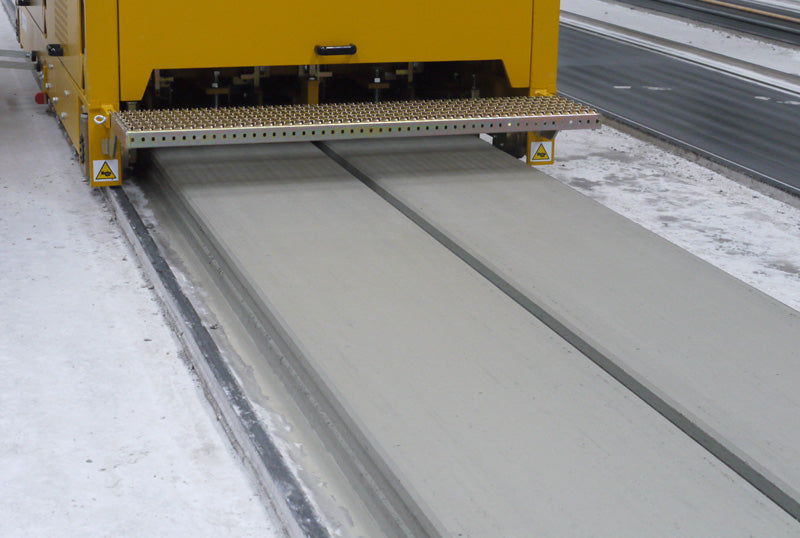

- 2×600 mm tai 2×1200 mm rinnakkaisvalut
- Lisäominaisuudet:
- Öljykylpyvaihteisto
- Uusi tasoitin ja ruuvimallit
- Invertteriohjatut moottorit yksilöllisellä nopeussäädöllä
- LED-valot, tarkastuslamput, työkalutelineet
Tekniset tiedot
Pituus (kaapelikelan kanssa): 4050 mm
Leveys: 1650 mm
Korkeus (muotista riippuen): 2250–2350 mm
Raideleveys (standardipeti): 1410 mm
Betonisiilon kapasiteetti: 1,8 m³
Kokonaispaino: 8100–9100 kg (muotista riippuen)
Sähköliitäntä: 400 V, 50 Hz, 55 kW
Melu: <85 dBA
Elementtikorkeudet: 150–520 mm
Elementtileveydet: 600, 2×600, 1200, 1250, 1500, 2×1200 ja 2400 mm
Koneen rakenne

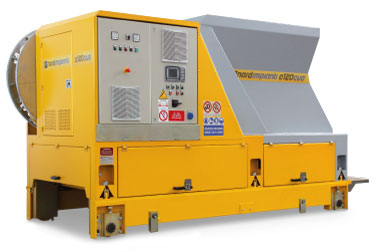

Extruder Series EVO koostuu kolmesta pääosasta:
Voimayksikkö
-
- Sisältää pää- ja käyttömoottorit sekä ohjauspaneelin.
- Siirrettävissä nopeasti toiseen muottimoduuliin.
- Varustettu tiivistyksen säätöjärjestelmällä betonin laadun mukaan
Siilo
-

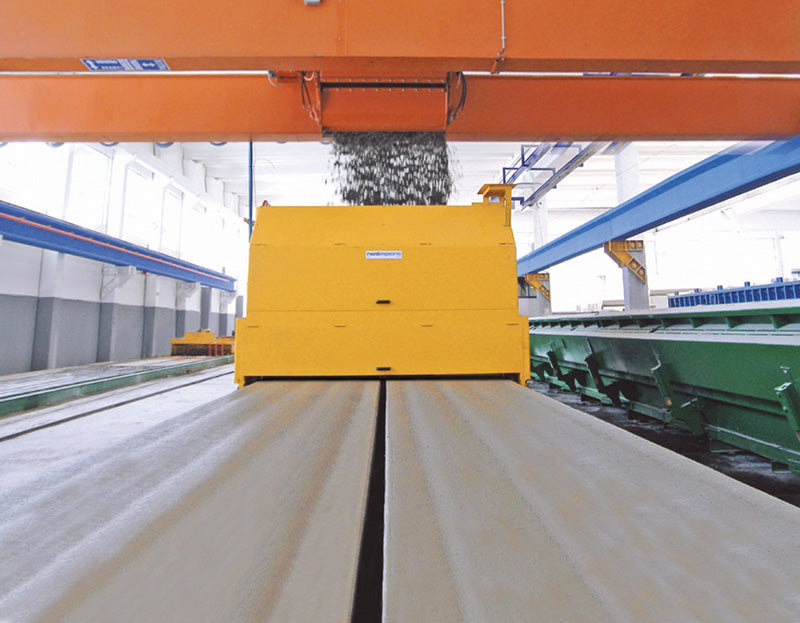

- Betoninsyöttö koneelle, kapasiteetti 1,8 m³.
- Varustettu minimisensorilla: pysäyttää koneen betonin loppuessa ja käynnistää automaattisesti täytön jälkeen.

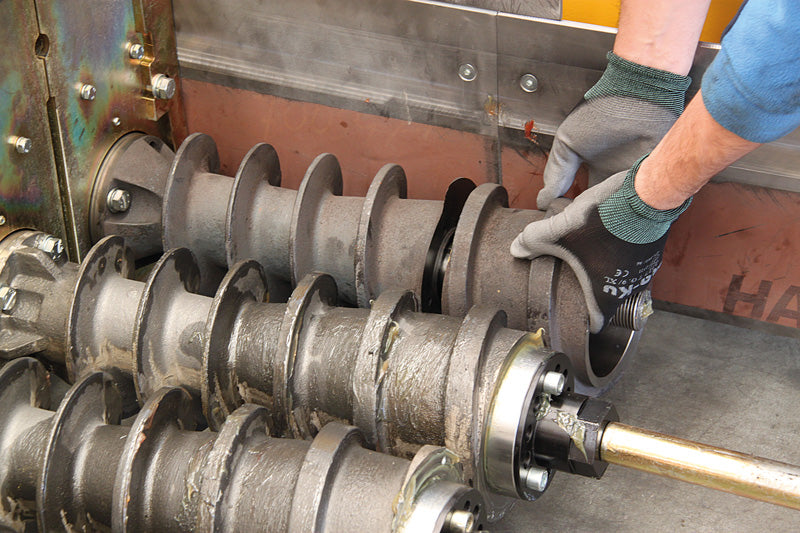

Muottimoduuli (Forming Insert)
-
- 8-ruuvinen: 150 mm
- 6-ruuvinen: 200 mm
- 5-ruuvinen: 265 mm
- 4-ruuvinen: 320–500 mm (säätövarusteilla)

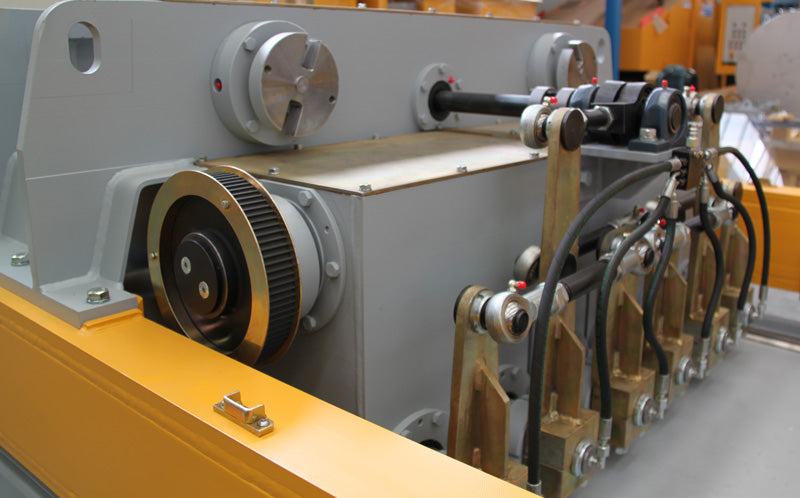

- Sisältää vaihteiston öljykylvyssä, ruuvit, muottiputket, sivumuotit, tasoittimen ja teräslankojen ohjaimet.
- Vaihdettavissa eri elementtikorkeuksille:
Mallit
EVO-sarja sisältää viisi eri versiota markkina- ja käyttötarpeisiin:
- e60evo
- Leveys: 600 mm
- Tarkoitettu siviilirakentamisen markkinoille, joissa tarvitaan kapeampia laattoja.

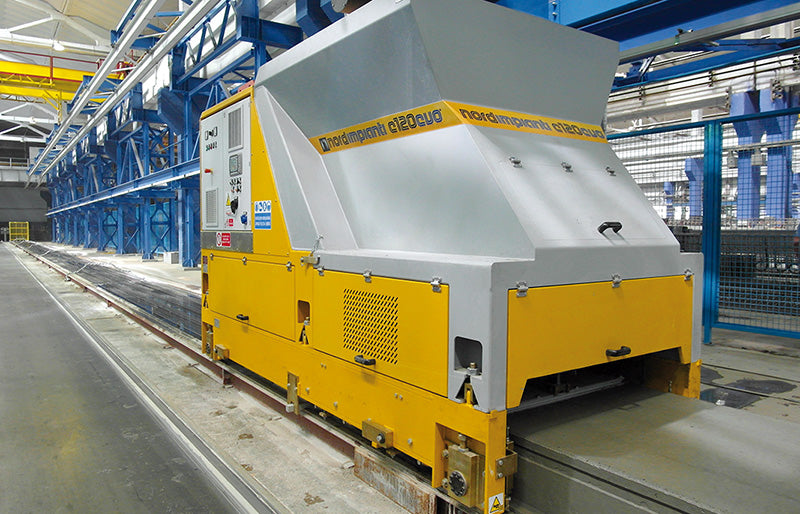

- e120evo
- Leveys: 1200 mm
- Standardiversio, korkeus 150–500 mm.
- e125evo
- Leveys: 1250 mm
- Suunniteltu Brasilian markkinoille, joissa 1250 mm laatta on yleinen.
- e150evo
- Leveys: 1500 mm, korkeus 220–500 mm
- Suunniteltu Venäjän ja IVY-maiden markkinoille.
- e240evo
- Leveys: 2400 mm, korkeus 200–500 mm
- Soveltuu suurten laattojen tuotantoon, erityisesti lattiarakenteisiin

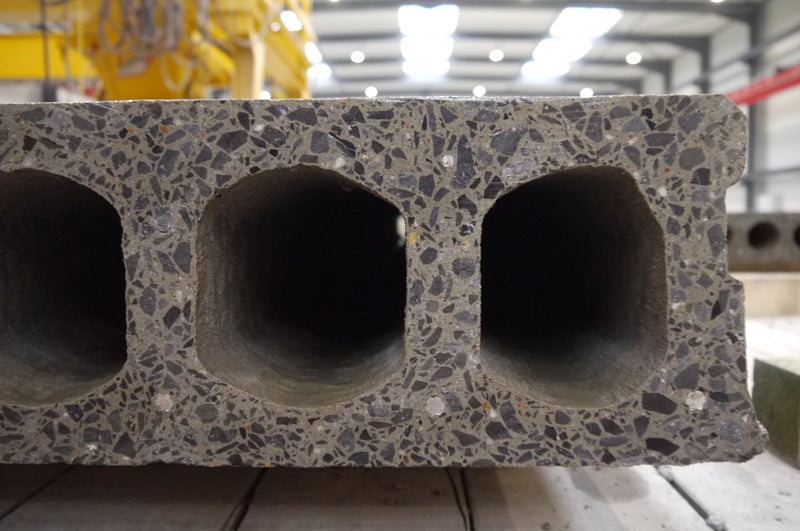

Valmistettavissa olevat ontelolaattatyylit
Extruder Series EVO mahdollistaa seuraavien tuotteiden valmistuksen:
- Ontelolaatat lattioihin (kantavat esijännitetyt elementit)
- Ontelolaatat seiniin (kevyemmät, ei-kantavat elementit)
- Erikoisprofiilit:

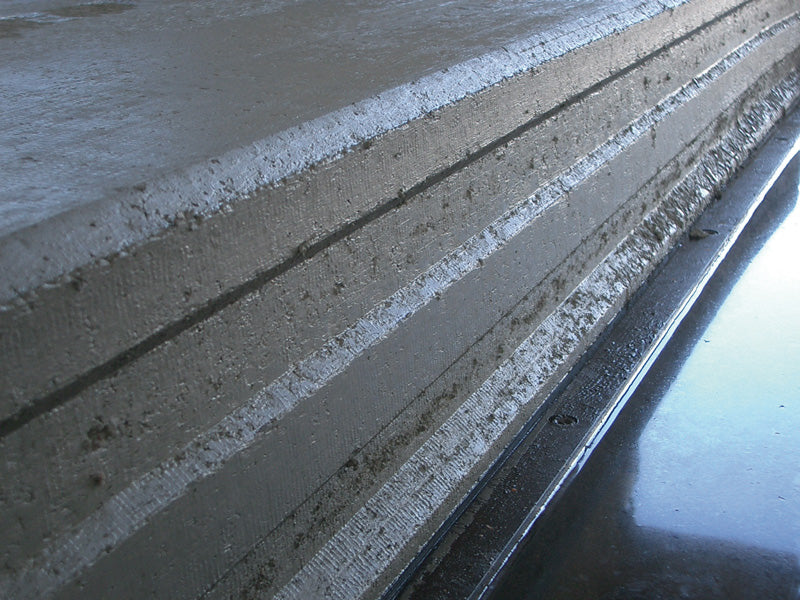

- Sivuurilla varustetut seismisesti kestävät elementit
- Useita ontelokuvioita (8-, 6-, 5- ja 4-onteloiset profiilit)
