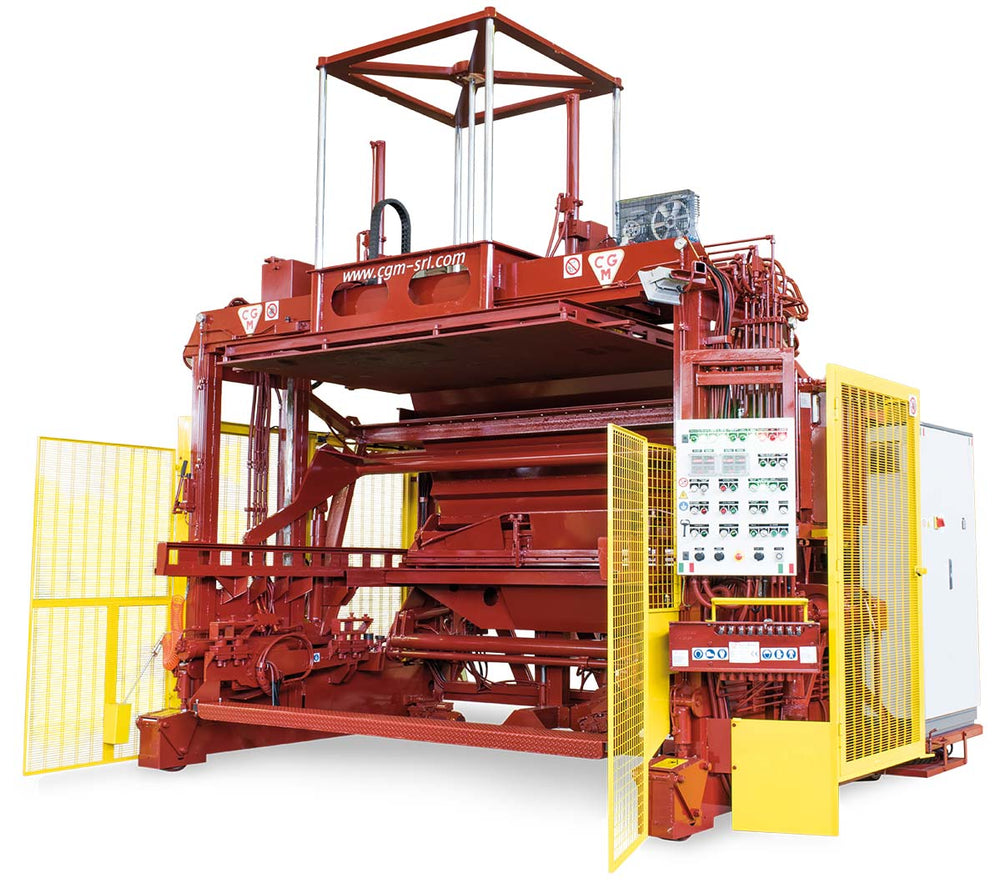

CGM TC2 1300 – tehokas ja monipuolinen betonituotantokone
TC2 1300 on CGM:n puoliksi automatisoitu, liikuteltava, ns. "muniva" (egg-layer) betonituotantokone vaativaan infrastruktuurituotantoon. Kone on suunniteltu erityisesti keskikokoisten infrastruktuurielementtien tuotantoon suoraan tuotantoalueella ilman perinteisiä kiinteitä tuotantolinjoja.
TC2 1300 tarjoaa erinomaisen yhdistelmän tuottavuutta, laatua ja joustavuutta ilman raskaita investointeja infrastruktuuriin.
TC2 1300 soveltuu mm. seuraavien tuotteiden valmistukseen:
- Kaivoelementit (pyöreät ja nelikulmaiset)
- Betonilaatat ja kannet
- Putki- ja rumpurakenteet (box culvert)
- Infrarakentamisen peruselementit
- Räätälöidyt erikoistuotteet
Kone mahdollistaa monipuolisen tuotannon suoraan tasaisella betonialustalla ilman raskaita kiinteitä tuotantolinjoja. Nopeasti vaihdettavat muotit tekevät tuotteiden vaihtamisesta helppoa – tuotanto voidaan muuttaa jopa 30 minuutissa.
TC2 1300:n tuotantosykli on keskimäärin 3–6 minuuttia, ja se tuottaa korkealaatuisia betonituotteita, joiden:
- puristuslujuus on keskimäärin 55 MPa
- vedenimeytyminen on 0 %
- pakkas- ja suolakestävyys on erinomainen
Kone on suunniteltu helppokäyttöiseksi ja huollettavaksi, ja se vaatii vain pienen operointitiimin: 1 koneenkäyttäjä + 2 logistiikkaoperaattoria.
Keskeiset edut
- Monipuolinen tuotanto – kaivot, laatat, rumpurakenteet ja erikoiselementit
- Tehokas tuotantosykli – keskimäärin 3–6 min
- Alhaiset käyttökustannukset – vain 18,5 kW tehontarve
- Vähäinen työvoimatarve – 3 henkilöä riittää
- Siirrettävä ratkaisu – ei tarvetta kiinteälle tuotantolinjalle
- Helppo huoltaa – kuluvat osat helposti saavutettavissa
- Nopea muotin vaihto – n. 30 minuuttia
Tekniset tiedot
| Ominaisuus | Vakio | Puristinlaitteella |
|---|---|---|
| Koneen mitat (P x L x K) | 5030 x 4100 x 3610 mm* | 5030 x 4100 x 4720 mm* |
| Tuotantoalue (maks.) | 3000 x 1950 x K 1100 mm | sama |
| Paino | 11 000 kg | 13 000 kg |
| Suppilon täyttökorkeus | 2600 mm* | 2600 mm* |
| Sekoitinkapasiteettivaatimus | 1,5–2,0 m³ | 1,5–2,0 m³ |
| Nimellisteho | 18,5 kW | 18,5 kW |
| Värähtelyjärjestelmä | Elektroninen, taajuusmuuttajalla | Elektroninen, taajuusmuuttajalla |
| Tuotantosykli (keskimäärin) | 3–6 min | 3–6 min |
* mitat voivat vaihdella kokoonpanon mukaan

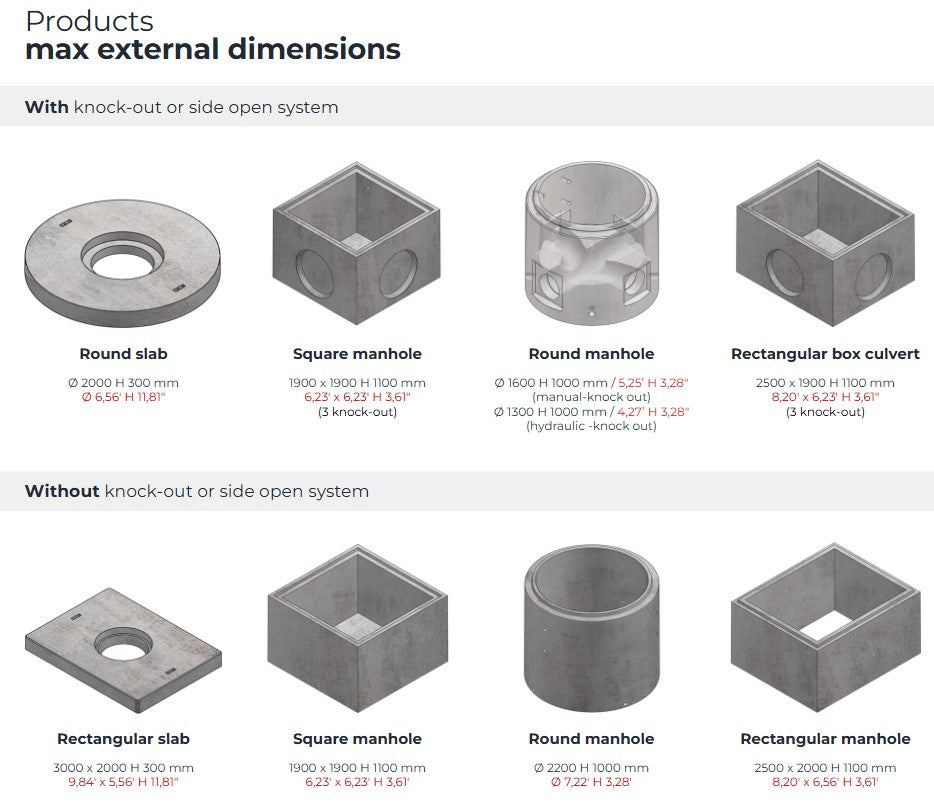

Esimerkkejä maksimituotteista
Ilman knock-out / sivuavausjärjestelmää:
- Laatta: 3000 x 2000 x K 300 mm
- Pyöreä kaivo: Ø 2200 x K 1000 mm
- Suorakaidekaivo: 2500 x 2000 x K 1100 mm
Knock-out / sivuavausjärjestelmällä:
- Pyöreä laatta: Ø 2000 x K 300 mm
- Neliökaivo: 1900 x 1900 x K 1100 mm
- Pyöreä kaivo: Ø 1300–1600 x K 1000 mm
- Box culvert: 2500 x 1900 x K 1100 mm

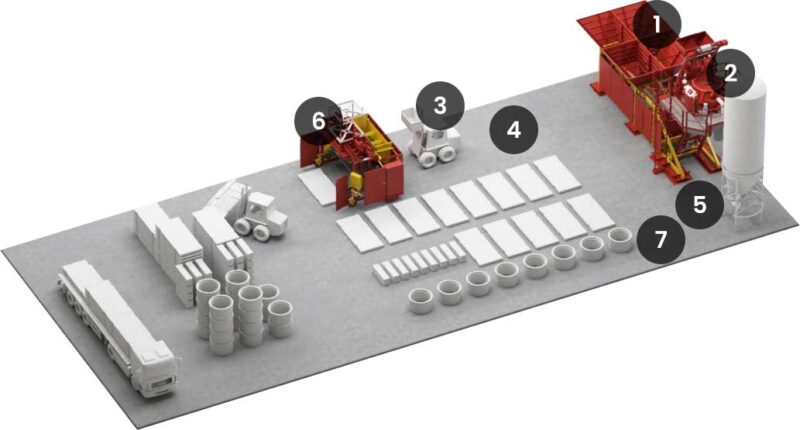

Tuotantovaatimukset (suositus)
Optimaaliseen käyttöön suositellaan:
- Tasainen betonialusta (n. 15–20 cm paksu)
- Sekoitin (n. 1–1,5 m³)
- Trukki (≥ 3000 kg)
- Sähköliitäntä: 18,5 kW, 3-vaihe
- Katettu tuotantoalue n. 50 x 40 m
